Lámina de cobre y lámina de cobre recubierta de grafito utilizada para batería de iones de litio
Las láminas de cobre y las láminas de cobre recubiertas de carbono son materiales fundamentales que se utilizan en las baterías de iones de litio- (LIB) y sirven principalmente como colectores de corriente para el ánodo (electrodo negativo).
Descripción
HSMetal es un fabricante profesional de láminas de cobre y materiales para baterías, con instalaciones de equipos de producción de primera-clase en China. La lámina de cobre electrolítico (ED) y la lámina de cobre laminada (RA) son uno de nuestros principales productos. Además de los productos de extensión, láminas de cobre recubiertas de carbono para material de baterías de iones de litio-, etc.
La lámina de cobre electrolítico de espesor fino es la lámina de cobre-de gama alta. El rango de ancho del producto es de 100 mm a 1300 mm. La lámina de cobre puede mejorar eficazmente la densidad de energía de las baterías de litio y estar de acuerdo con las tendencias futuras de desarrollo de sistemas de baterías de energía para vehículos de nueva energía - Livianas.
La densidad cercana a la densidad teórica del cobre, perfil de superficie extremadamente bajo, alto alargamiento y resistencia a la tracción, etc. Mientras tanto, como colector de corriente negativa de las baterías de litio, la lámina de cobre electrolítico de doble -cara tiene buena resistencia al frío y a la expansión térmica, lo que puede extender significativamente la vida útil de la batería.
Además, la lámina de resina integrada y la lámina de cobre microporosa también son nuevas direcciones de productos desarrolladas por nuestra empresa en los últimos dos años. También encontrará información técnica adjunta sobre la lámina de cobre microporosa para su referencia.
PropiedadParámetros
1.Lámina de cobre electrolítico (ED)
|
Categoría |
Peso por unidad de área |
Resistencia a la tracción |
Alargamiento(%) |
Rugosidad (μm) |
Resistencia a la oxidación a altas temperaturas |
||||
|
Temperatura normal |
180 grados |
Temperatura normal |
180 grados |
Superficie lisa |
Superficie mate |
||||
|
6μm |
Lámina de cobre de alta resistencia a la tracción |
50-55 |
Mayor o igual a 45 |
/ |
Mayor o igual a 2,0 |
/ |
Menor o igual a 0,43 |
1.0-3.0 |
Sin decoloración por oxidación a temperatura constante (145 grados/15 grados mínimo), de conformidad con los estándares nacionales de la industria《SJ/T11483-2014 lámina de cobre electrodepositado exprés para batería de iones de litio |
|
Lámina de cobre brillante de doble cara |
50-55 |
Mayor o igual a 30 |
/ |
Mayor o igual a 3,0 |
/ |
Menor o igual a 0,43 |
1.0-3.0 |
||
|
8μm |
Lámina de cobre de alta resistencia a la tracción |
70-75 |
Mayor o igual a 45 |
/ |
Mayor o igual a 2,5 |
/ |
Menor o igual a 0,43 |
1.0-3.0 |
|
|
Lámina de cobre brillante de doble cara |
70-75 |
Mayor o igual a 30 |
Mayor o igual a 20 |
Mayor o igual a 5,0 |
Mayor o igual a 3,0 |
Menor o igual a 0,43 |
1.0-3.0 |
||
|
9μm |
Lámina de cobre de alta resistencia a la tracción |
85-90 |
Mayor o igual a 45 |
/ |
Mayor o igual a 3,0 |
/ |
Menor o igual a 0,43 |
1.0-3.0 |
|
|
Lámina de cobre brillante de doble cara |
85-90 |
Mayor o igual a 30 |
Mayor o igual a 20 |
Mayor o igual a 5,0 |
Mayor o igual a 3,0 |
Menor o igual a 0,43 |
1.0-3.0 |
||
|
10μm |
Lámina de cobre de alta resistencia a la tracción |
85-90 |
Mayor o igual a 25 |
Mayor o igual a 15 |
Mayor o igual a 2,5 |
Mayor o igual a 2,0 |
/ |
/ |
|
|
Lámina de cobre de rugosidad de una o dos caras |
95-100 |
Mayor o igual a 25 |
Mayor o igual a 15 |
Mayor o igual a 2,5 |
Mayor o igual a 2,0 |
/ |
/ |
||
|
Lámina de cobre de rugosidad de doble cara |
95-100 |
Mayor o igual a 25 |
/ |
Mayor o igual a 3,0 |
/ |
/ |
/ |
||
|
12μm |
Lámina de cobre de alta resistencia a la tracción |
100-105 |
Mayor o igual a 45 |
/ |
Mayor o igual a 4,0 |
/ |
Menor o igual a 0,43 |
Menor o igual a 5,1 |
|
|
Lámina de cobre brillante de doble cara |
100-105 |
Mayor o igual a 30 |
Mayor o igual a 20 |
Mayor o igual a 5,0 |
Mayor o igual a 3,0 |
Menor o igual a 0,43 |
1.0-3.0 |
||
|
Lámina de cobre de rugosidad de una o dos caras |
105-110 |
Mayor o igual a 25 |
Mayor o igual a 15 |
Mayor o igual a 2,5 |
Mayor o igual a 2,0 |
/ |
/ |
||
|
15μm |
Lámina de cobre de rugosidad de doble cara |
105-110 |
Mayor o igual a 25 |
/ |
Mayor o igual a 3,0 |
/ |
/ |
/ |
|
|
Lámina de cobre de alta resistencia a la tracción |
128-133 |
Mayor o igual a 45 |
/ |
Mayor o igual a 4,0 |
/ |
Menor o igual a 0,43 |
Menor o igual a 5,1 |
||
|
Lámina de cobre brillante de doble cara |
128-133 |
Mayor o igual a 30 |
Mayor o igual a 20 |
Mayor o igual a 6,0 |
Mayor o igual a 3,0 |
Menor o igual a 0,43 |
1.0-3.0 |
||
|
18μm |
Lámina de cobre de alta resistencia a la tracción |
157-163 |
Mayor o igual a 45 |
/ |
Mayor o igual a 5,0 |
/ |
Menor o igual a 0,43 |
Menor o igual a 5,1 |
|
|
Lámina de cobre brillante de doble cara |
157-163 |
Mayor o igual a 30 |
Mayor o igual a 20 |
Mayor o igual a 8,0 |
Mayor o igual a 2,0 |
Menor o igual a 0,43 |
1.0-3.0 |
||
|
20μm |
Lámina de cobre de rugosidad de una o dos caras |
120-125 |
Mayor o igual a 30 |
Mayor o igual a 20 |
Mayor o igual a 5,0 |
Mayor o igual a 3,0 |
/ |
/ |
|
|
Lámina de cobre de alta resistencia a la tracción |
175-181 |
Mayor o igual a 45 |
/ |
Mayor o igual a 5,0 |
/ |
Menor o igual a 0,43 |
Menor o igual a 5,1 |
||
|
Lámina de cobre brillante de doble cara |
175-181 |
Mayor o igual a 30 |
Mayor o igual a 20 |
Mayor o igual a 8,0 |
Mayor o igual a 3,0 |
Menor o igual a 0,43 |
1.0-3.0 |
||
|
25μm |
Lámina de cobre brillante de doble cara |
220-225 |
Mayor o igual a 30 |
Mayor o igual a 20 |
Mayor o igual a 8,0 |
Mayor o igual a 4,0 |
Menor o igual a 0,43 |
1.0-3.0 |
|
|
30μm |
Lámina de cobre brillante de doble cara |
265-270 |
Mayor o igual a 30 |
Mayor o igual a 20 |
Mayor o igual a 9,0 |
Mayor o igual a 5,0 |
Menor o igual a 0,43 |
1.0-3.0 |
|
|
35μm |
Lámina de cobre brillante de doble cara |
285-290 |
Mayor o igual a 30 |
Mayor o igual a 20 |
Mayor o igual a 9,0 |
Mayor o igual a 5,0 |
Menor o igual a 0,43 |
1.0-3.0 |
|
2.Lámina de cobre laminada (RA)
|
Clasificación |
Unidad |
6μm |
9μm |
12μm |
18μm |
35μm |
50μm |
70μm |
||
|
1 |
Pureza de Cu (grado: C1100) |
% |
Mín.99.97 |
|||||||
|
2 |
Tolerancia de espesor |
μm |
±0.1 |
±0.2 |
±0.3 |
±0.4 |
±0.5 |
±0.8 |
±1.0 |
|
|
3 |
Resistencia a la tracción |
Duro(H) |
N/mm² |
420-450 |
420-450 |
440-470 |
450-480 |
440-460 |
420-450 |
380-410 |
|
Suave(O) |
160-180 |
160-180 |
160-180 |
170-190 |
180-210 |
200-220 |
210-240 |
|||
|
4 |
Tasa de alargamiento |
Duro(H) |
% |
1.0-1.1 |
1.0-1.2 |
1.0-1.2 |
1.1-1.4 |
1.1-1.4 |
1.1-1.5 |
1.2-1.8 |
|
Suave(O) |
Mayor o igual a 6 |
Mayor o igual a 7 |
Mayor o igual a 7 |
Mayor o igual a 8 |
Mayor o igual a 11 |
Mayor o igual a 13 |
Mayor o igual a 20 |
|||
|
5 |
Rugosidad de la superficie |
μm |
Máx.0.2 |
|||||||
|
6 |
Calidad de la superficie |
Sin arrugas, sin diferencia de color, sin rayones, sin hoyos ni puntos salientes |
||||||||
|
7 |
Condición de almacenamiento |
Temperatura menor o igual a 25 grados, humedad relativa menor o igual al 60%, 180 días |
||||||||
Diagrama de proceso de fabricación y microestructura.
DIAGRAMA DE FLUJO DEL PROCESO DE PRODUCCIÓN
REVISAR LA LÁMINA DE COBRE VÍALA MICRO PALABRA
Lámina recubierta de carbono
La lámina de revestimiento conductor es un material compuesto especializado diseñado para aplicaciones de baterías de iones de litio-, particularmente como colector de corriente negativa. Este material avanzado combina una lámina de cobre enrollada o electrolítica de alta-pureza de menos de 15 μm de espesor o una lámina de aluminio enrollada de alta-pureza.<50µm)with a precisely formulated conductive coating. The coating consists of a carefully balanced mixture of carbon-based conductive materials - including carbon nanotubes, graphene, conductive carbon black, and graphite - uniformly applied to both surfaces using specialized adhesive technology. Unlike its aluminum counterpart used in positive electrodes, this copper-based variant is specifically designed for anode applications. As an integral component within the battery cell, it must meet exceptionally demanding performance requirements. The material demonstrates outstanding durability when exposed to electrolytes over extended periods, maintains superior surface contact characteristics, and delivers exceptional interfacial conductivity. Additionally, it's engineered to withstand the mechanical stresses that occur during repeated charge-discharge cycles, ensuring reliable performance throughout the battery's operational lifespan.
|
Parámetros técnicos |
|||
|
Lámina de cobre recubierta de carbono |
Papel de aluminio recubierto de carbono |
||
|
resistividad superficial |
< 30 ohms per 25um^2 |
Revestimiento de doble cara |
Con 1 micra de espesor por cada lado |
|
apariencia |
Revestimiento de doble cara con 1 micra de espesor en cada cara. |
Densidad |
0.5 g/m2 |
|
Densidad |
0.54 g/m2 |
Resistividad superficial |
< 30 ohms per 25um2 |
|
Pureza del cobre |
> 99.9% |
Aglutinante |
Adhesivo de acrilato modificado (a base de agua) |
|
Espesor de cobre |
9um |
El sustrato del papel de aluminio. |
Pureza > 99,9%Espesor: 16 micrones |
|
Ancho del revestimiento |
HASTA 239 mm |
Paquete para ventas |
1,0 kg/rollo (enviado en bolsa de vacío) |
|
Ancho total |
280 milímetros |
Ancho recubierto |
200 mm |
|
Espesor total |
11um |
Ancho total |
Sustrato de cátodo de 260 mm |
|
Paquete para ventas |
Enviado en la bolsa de vacío |
Espesor total |
18 mi |
Estructura del producto y método de trabajo.
1.Estructura del producto
La tecnología de capa de imprimación para láminas de cobre recubiertas de carbono (CCF) parece abordar desafíos críticos en los ánodos de baterías de iones de litio (LIB), particularmente en la mejora del contacto interfacial, la reducción de la tensión causada por la expansión del material activo y la protección de los colectores de corriente.
2.Método de trabajo
La aplicación de una lámina de revestimiento conductora puede mejorar la fuerza de pelado de las láminas de electrodos positivos y negativos de las baterías de iones de litio-, mejorando así la vida útil de la batería, reduciendo la resistencia interna de la batería, mejorando la velocidad de carga y descarga de la batería y mejorando su capacidad de carga y descarga en entornos de baja-temperatura. También puede mejorar la tasa de aprobación directa y la tasa de éxito del ensamblaje en el proceso de producción de baterías, reduciendo así significativamente el costo general de fabricación de baterías.
La lámina de cobre con revestimiento conductor producida por nuestra empresa se puede procesar con un recubrimiento de alta-precisión en la lámina de cobre más delgada de 6um, y la densidad de la superficie del revestimiento se puede controlar entre 0,02 g/㎡ y 5 g/㎡. Es decir, podemos recubrir uniformemente un mínimo de 0,02 g de sustancia conductora en la superficie de 1 metro cuadrado de lámina de cobre, con un espesor de sólo 200 nm. El papel de aluminio con revestimiento conductor es el más delgado que se puede procesar con un recubrimiento avanzado sobre papel de aluminio duro de alta pureza de 10 um, y la densidad de la superficie del recubrimiento se puede controlar entre 0,02 g/㎡ y 5 g/㎡. En otras palabras, podemos recubrir uniformemente al menos 20 mg de material conductor en la superficie de un papel de aluminio con un espesor de solo 200 nm por metro cuadrado. Actualmente estamos a la vanguardia de esta tecnología en el mundo.
La velocidad de recubrimiento de láminas de cobre y láminas de aluminio también puede alcanzar una velocidad estable de 150 m/min, mientras que la velocidad promedio de la industria es de solo 30-40 m/min. Al mismo tiempo, la precisión de alineación de la lámina de cobre recubierta conductora aún se puede controlar dentro de ± 0,3 mm. En términos de diseño del patrón de recubrimiento, no solo se puede completar un recubrimiento continuo de ancho completo, sino que también se puede llevar a cabo una producción personalizada de acuerdo con los requisitos especiales de los clientes, lo que respalda firmemente el diseño de productos y el progreso tecnológico de las empresas de baterías. En teoría, podemos recubrir papel de aluminio con cualquier patrón, y la precisión de alineación del recubrimiento frontal y posterior también puede alcanzar ± 0,3 mm, liderando toda la industria.
Solicitud
Lámina de cobre y lámina de cobre recubierta de grafito. Bien utilizado en campos de baterías de litio, equipos supereléctricos, equipos eléctricos de sodio, automóviles, almacenamiento de energía, etc.
Nuestros Certificados
Equipo de prueba
Paquete y entrega
Perfil de la empresa
HSMetal se centra en la investigación y el desarrollo y la producción de materiales de interfaz conductores y térmicamente conductores para celdas, módulos y carcasas de baterías de energía de nueva energía. HSMetal ha invertido importantes recursos humanos y materiales en la investigación y el desarrollo independiente de materiales conductores. Nuestro negocio principal, la serie de productos conductores para baterías de iones de litio-, ha obtenido una amplia aceptación en los campos de las nuevas energías y 5G.
Utilizamos tecnología de imprimación para mejorar los materiales de los electrodos y desbloquear todo su potencial en aplicaciones prácticas. Nuestra imprimación es un recubrimiento ultra-fino a base de carbono, grafito o nanotubos de carbono, compatible con prácticamente cualquier sustrato. Al aplicar este recubrimiento a los electrodos, mitigamos eficazmente la degradación del material, mejorando tanto el rendimiento como la seguridad de la batería. Si bien el pre-recubrimiento es un método establecido, nuestra década de investigación ha perfeccionado su uso para aumentar significativamente la efectividad de diversas formulaciones de baterías.
La lámina revestida conductora de HSMetal está reconocida como una solución líder en el sector mundial de las baterías de iones de litio-. Nos hemos convertido en un socio estratégico para numerosos fabricantes de vehículos de nueva energía y sistemas de almacenamiento de energía de renombre internacional. El producto ha obtenido una amplia aceptación en el mercado y ha permitido la formación de un ecosistema industrial integrado centrado en nuestra tecnología de láminas conductoras.
Estamos planificando un camino de crecimiento estratégico de desarrollo para crear un valor significativo en la industria de la energía limpia.
Equipo
Papel de aluminio recubierto de carbono
Lámina de cobre recubierta de carbono
Capacidad de I+D
Control de calidad

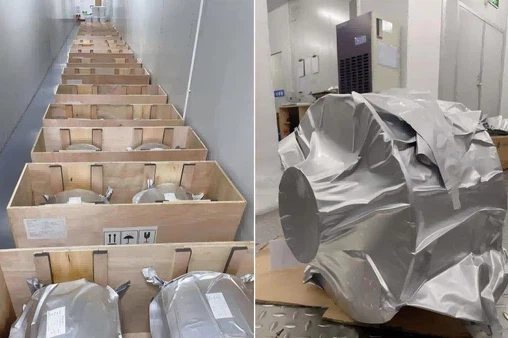

Paquetes de productos
Preguntas frecuentes
P1: ¿Qué información? ¿Debo informarle si deseo obtener una cotización para la lámina de cobre electrolítico?
A1: El tamaño del material (Espesor*Ancho*Largo y cantidad total). Si es posible, sería mejor aconsejar la aplicación del producto.
Luego podremos recomendar los productos más adecuados con detalles para su confirmación.
P2: ¿Cuánto dura el tiempo de entrega?
A2: Generalmente son de 5 a 10 días según tenemos existencias disponibles. o 15-20 días si no hay inventario, entonces es necesario consultar con nuestro equipo de producción el tiempo de entrega de acuerdo con la cantidad.
P3: ¿Proporcionan muestras?
A3: Sí, si la muestra de tamaños estándar es gratuita pero el comprador debe pagar el costo del flete.
P4: ¿Cuáles son sus condiciones de pago?
A4: El plazo de pago normal es 30% TT, 70% antes del envío, prepárese para enviar
P5: ¿Cómo se garantiza la calidad de los productos?
A5: Cada paso de la producción y los productos terminados serán inspeccionados por el departamento de control de calidad antes de almacenarlos en el almacén. Los productos NG no están permitidos en el almacén de mercancías terminadas.
